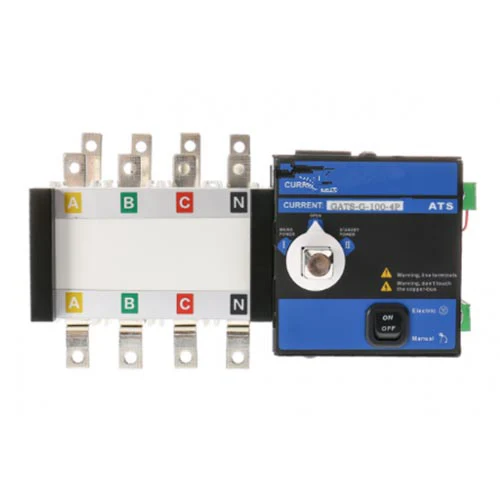

GATS-G Isolation Automatic Transfer Switch (ATS)

Als een professionele hoogwaardige GATS-G isolatie Automatic Transfer Switch (ATS) fabrikant, kunt u er zeker van zijn dat u GATS-G isolatie Automatic Transfer Switch (ATS) van onze fabriek kunt kopen. En we bieden u de beste after-sale-service en tijdige levering. Het primaire bedradingsschema om de foto te zien. Het controlest vermogen is afgeleid van normaal vermogen, fasen voor noodstroom Cand N. Ⅰ en ⅱ Lijnbesturingsvermogen AC220V verbonden met Terminal 102 ~ 103,104 ~ 105Rspectief, 102 en 104 zijn normaal vermogen en live -live -lijn van noodvermogen respectievelijk. Terminal 101,106 fungeren als een signaallamp om de voeding te regelen. Opmerking: 101 en 106 konden niet worden verbonden met andere regels. Wanneer hierboven (onder) ingangslijn, onder (boven) terminal ⅰ en ⅱ lijn A, B, C -fasen worden verbonden met koperen lijnen of lijnen die als uitgang werken.

Stuur onderzoek

Productomschrijving

Zhejiang Singi Electrical LLC is een professionele Chinese GATS-G Isolation Automatic Transfer Switch (ATS) -fabrikant en leverancier, bekend om zijn kwaliteitsservice. Houd aan het nastreven van de perfecte kwaliteit van producten, zodat aan onze GATS-G isolatie Automatic Transfer Switch (ATS) is voldaan door veel klanten. Om de kwaliteit en de klantbehoeften te waarborgen, hebben we samengewerkt met binnenlandse stroomgroepen met een sterke productiesterkte. We zullen elke leverancier strikt screenen en video's naar klanten sturen om te bekijken.

1. Het primaire bedradingsschema om de foto te zien.

2. Het controlevermogen is afgeleid van normaal vermogen, fasen van noodpower Cand N -fasen.

3. Ⅰ en ⅱ Lijnbesturingsvermogen AC220V verbonden met terminal 102 ~ 103,104 ~ 105 respectievelijk, 102 en 104 zijn normaal vermogen en noodvermogen Live Line respectievelijk.

4. Terminal 101,106 fungeren als een signaallamp om de voeding te regelen. Opmerking: 101 en 106 konden niet worden verbonden met andere regels.

5. Wanneer hierboven (onder) ingangslijn, onder (boven) terminal ⅰ en ⅱ lijn A, B, C -fasen worden verbonden met koperen lijnen of lijnen die als uitvoer werken.

FUNCTIES

1. In overeenstemming met GB/T14048.11

2. Nominale bedrijfsspanning (UE): AC440V

3. Nominale capaciteit (A RMS): 10 IE

4. Breekcapaciteit beoordeeld (A RMS): 8 IE

5. Nominale besturingstoevoerspanning: DC24V 、 48V 、 110V 、 AC220V

Frameklasse		100									250					630					1600				3200
Beoordeelde stroom in (a)		16	20	25	32	40	50	63	80	100	125	160	200	225	250	315	350	400	500	630	800	1000	1250	1600	2000	2500	3200
Nominale isolatiespanning (UI)		690V														800V
Nominale hersenschudding is bestand tegen spanning (uimp)		8KV
Rated Working Voltage (UE)		AC400V
Categorie gebruiken		AC-33IB
Nominale kortsluitverbindingscapaciteit		8ka									17ka					26ka					67.5ka
Rated Korte Time is bestand tegen stroom (LCW)		5ka/30ms									10ka/60ms					12.6ka/60ms					32ka/60ms
Overdrachtstijd i-ll of ll-i		2.5s																			1.2S			1.8S			2.4s
Besturingsspanning		DC24V 、 48V 、 110V, AC220V
Nominale frequentie	Begin	20W									325W					355W					400W	440W			600 W
	Normaal										62W					74W					90W	98W			120W
Gewicht (kg) 4pole		3.4									6		7.6			15.8			16.8		36	36	37	38.6	55	61	6
