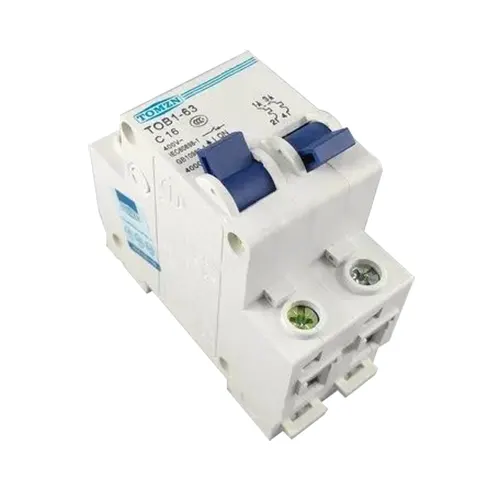

110V 63A handmatige omschakelaar

De 110V 63A handmatige omschakelschakelaar is een nieuw type stroomonderbreker met een vergrendelingsmechanisme dat onafhankelijk door ons bedrijf is ontwikkeld. Dit product voegt een vergrendelingsfunctie toe op basis van de originele kleine stroomonderbreker, dat wil zeggen dat wanneer de ene kant van de stroomonderbreker gesloten is, de andere kant van de stroomonderbreker alleen losgekoppeld kan blijven om dit te bereiken.

Lijnschakeling en andere beveiligingsfuncties

De handmatige dubbele stroomschakelaar, onafhankelijk ontwikkeld door ons bedrijf, heeft dubbele functies: bescherming tegen overbelastingscircuit en lijnschakeling. Het product is redelijk ontworpen, betrouwbaar en ziet er mooi uit5. Het wordt voornamelijk gebruikt voor schakel- en andere overbelastings- en circuitbeveiligingsfuncties. TXB7SD handmatige dubbele voeding.

Schakelaarproducten voldoen aan de GB10963- en IEC60898-normen.

Details handmatige overdrachtsschakelaar 110V 63A

Belangrijkste technische parameters

Nominale stroom (A): 1, 3, 5, 10, 16, 20, 25, 32, 40, 50, 63

Paal: 1P, 2P, 3P, 4P

Nominale spanning (V): 230/400

Nominaal kortsluitvermogen: 4500/6000

Bedieningsregels voor schakelaars voor dubbele stroomomzetting (handmatige omschakelaar van 30 ampère)

1. Wanneer de stroom uitvalt en de stroomvoorziening in korte tijd niet kan worden hersteld, moet de standby-stroomvoorziening worden ingeschakeld.

Stap:

Het verwijderen van de elektrische voeding van elke stroomonderbreker (inclusief de schakelkast van de stroomonderbreker, de stroomverdeelkamer met dubbele stroomschakelaar, stroomonderbreker), opent de dubbele schakelaar om te voorkomen dat de voeding aan de achterkant wordt geleverd, laat de dubbele stroomvoorziening schakelen De zelfonderbreker van de voedingskast staat uit.

Start de standby-voeding (dieselgeneratorset). Wanneer de standby-groep normaal werkt, schakelt u de generatorluchtschakelaar en de stroomonderbreker in de schakelkast uit.

De stroomonderbreker van elke voeding wordt uitgeschakeld door de voedingsschakelkast.

Tijdens de werking van de standby-stroomvoorziening mag de dienstdoende operator de generatorset niet verlaten en de spanning en frequentie van de installatie tijdig aanpassen aan de verandering van de belasting.

2. De elektrische voeding herstelt de stroomvoorziening, moet tijdig goed werk leveren bij de stroomconversie, de standby-stroomvoorziening uitschakelen en de stroomvoorziening herstellen.

Stap:

De sequentiële stroomtoevoer van elke stroomonderbreker wordt losgekoppeld, de volgorde is: dubbele stroomvoorziening schakelende stroomonderbrekerkast, stroomverdeelkast, elke stroomonderbrekerschakelaar, de dubbele schakelaar van de generator naar de elektrische voedingzijde.

Volgens de uitschakeling van de dieselmotor neemt de uitschakeling af.

Volgens het bevel is de hoofdschakelaar van de stroomvoorziening van de stad verbonden met elke aftakschakelaar om de stroomonderbrekers één voor één te sluiten.

3. Controleer of het instrument en het indicatielampje normaal zijn, start de koelventilator van de transformator.
