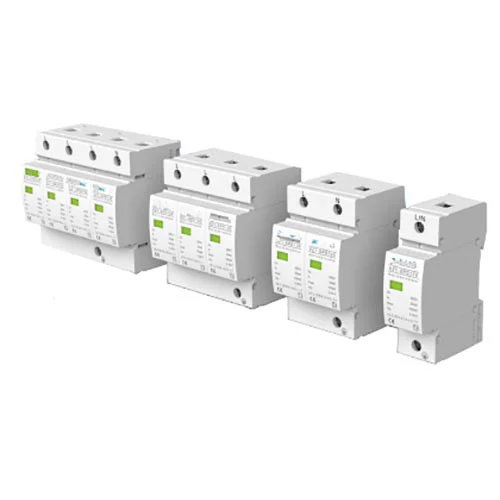

Wisselstroom-laagspanningsbeveiligingsapparaat XZ1-SPD80100

Als professionele fabrikant van hoge kwaliteit AC Power Low Voltage Surge Protection Device XZ1-SPD80100, kunt u er zeker van zijn dat u AC Power Low Voltage Surge Protection Device XZ1-SPD80100 in onze fabriek koopt. En wij bieden u de beste after-sales service en tijdige levering. XZ1-SPD80, 100-serie overspanningsbeveiliging is geschikt voor laagspanningswisselstroomdistributie 50/60Hz, 230/400V en lager IT, TT, TN-C, TN -S, TN-C-S en andere voedingssystemen kunnen parallel op de voedingslijn worden aangesloten voor een gelijk potentieel bij blikseminslag.

Stuur onderzoek

Productomschrijving

Wenzhou Changjiu Technology Co., Ltd. is een professionele fabrikant en leverancier van China AC Power Low Voltage Surge Protection Device XZ1-SPD80100, bekend om zijn kwaliteitsservice. Vasthouden aan het streven naar perfecte kwaliteit van producten, zodat ons AC Power Low Voltage Surge Protection Device XZ1-SPD80100 door veel klanten tevreden is gesteld. Om de kwaliteit en de behoeften van de klant te garanderen, hebben we samengewerkt met binnenlandse energiegroepen met een sterke productiekracht. We screenen elke leverancier strikt en sturen video's naar klanten om te bekijken.

XZ1-SPD80, 100-serie overspanningsbeveiliging is geschikt voor laagspannings-AC-stroomdistributie 50/60Hz, 230/400V en lager. IT, TT, TN-C, TN-S, TN-C-S en andere voedingssystemen kunnen worden aangesloten in parallel op de voedingslijn voor gelijke potentiaal bij blikseminslag. Wordt voornamelijk gebruikt om de elektrische installaties van klanten op laagspanning te beschermen tegen spanningspieken veroorzaakt door atmosferische ontladingen (bijvoorbeeld door indirecte bliksem) of andere onmiddellijke overspanningen. Als een enkelvoudig spanningsbegrenzer. Producten voldoen aan de GB18802.1-, GB50057- en lEC61643-1-normen.

De SPD heeft een ingebouwde scheider. Wanneer de SPD uitvalt door oververhitting of defect, kan de scheider deze automatisch loskoppelen van het elektriciteitsnet en een indicatiesignaal geven. Het visuele venster wordt groen weergegeven als de SPD normaal werkt, en rood als deze wordt uitgeschakeld.

Het beveiligingsapparaat moet worden geïnstalleerd aan het einde van de upline (onmiddellijk verbonden met de downline van de intrekdraad) die nodig is om de apparatuur van de klant te beschermen, door de buitenste kabel (L) of neutrale kabel (N) aan te sluiten op het aardingsapparaat van de apparatuur van de klant. Het wordt geïnstalleerd op de kruising van de LPZOA-zone en de LPZ1-zone, met een standaard geleiderail van 35 mm en een koperen meerdraadsaansluiting van 16-35 mm2.

Elke voorpool van de SPD-overspanningsbeveiliging moet in serie worden aangesloten met de overspanningsbeveiliging of zekering uit de XZSCB-serie.

Meestal geïnstalleerd in de lijn van laagspanningshoofdverdeelkasten, gebruikt voor de bescherming van primaire stroomapparatuur, vaak gebruikt in kwetsbare buitenstroomverdeelkasten, stroomverdeelkasten en indoor irfpa moeten het dak van de stroomverdeelapparatuur kwalificeren, geschikt voor civiele constructies , elektrische, communicatie-, wegverkeer, zoals de petrochemische industrie van de bescherming van elektrische apparatuur.

Wisselstroom-laagspanningsbeveiligingsapparaat Belangrijkste technische parameters

Specificaties	XZ1-SPD80			XZ1-SPD100
Het nummer van	1P, 1P+N, 2P, 3P, 3P+N, 4P
In(8/20 μs) Nominale ontlaadstroom	40kA			60kA
1piek(10/350 μs) De piekstroom	80 kA			100kA
Uc(VAC) Maximale continue bedrijfsspanning	275	385	420	275	385	420
Uc(kV) Spanningsbeveiligingsniveau	1.8	2.2	2.5	2.0	2.5	2.8
(ns) Reactie tijd	<25
Bescherming cijfer	IP20
De mislukking indicator	Groen is Normaal is rood niet effectief
Test classificatie	Klasse II
Omgeving grenstemperatuur TU	-40℃~80℃
Voorkant voorbij huidig beveiligingsapparaat	XZSCB-80			XZSCB-100
Type installatie	35 mm Voor de installatie wordt een standaard geleiderail gebruikt
(mm2) Geïnduceerde dwarsdoorsnede van de stroomlijn	16-35mm2/ Meeraderige flexibele kabel
Opmerking	Op afstand signaalfunctie kan worden toegevoegd, andere maximale continue werkspanning uC kan aangepast worden
