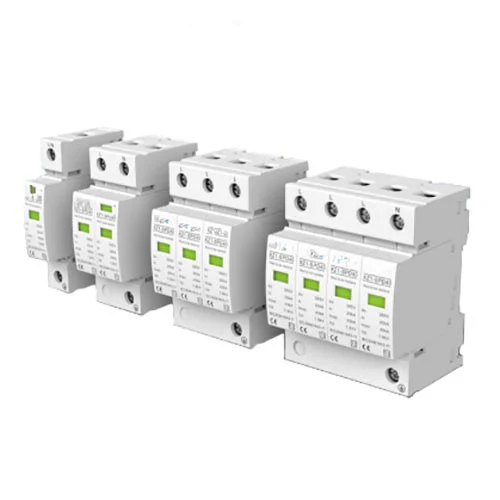

Als professionele fabrikant van 5KA/10KA/20KA-overspanningsbeveiligingsapparaten van hoge kwaliteit, kunt u er zeker van zijn dat u 5KA/10KA/20KA-overspanningsbeveiligingsapparaten in onze fabriek koopt. En wij bieden u de beste after-sales service en tijdige levering. De overspanningsbeveiliging uit de XZ1-SPD10, 20-serie is geschikt voor laagspanningswisselstroomdistributie 50/60 Hz, 230/400 V en lager IT, TT, TN-C, TN -S, TN-C-S en andere. Voedingssystemen kunnen parallel op de stroomlijn worden aangesloten voor een gelijk potentieel bij blikseminslag.
Wenzhou Changjiu Technology Co., Ltd. is een professionele fabrikant en leverancier van China 5KA / 10KA / 20KA overspanningsbeveiligingsapparatuur, bekend om zijn kwaliteitsservice. Vasthouden aan het streven naar perfecte kwaliteit van producten, zodat ons 5KA / 10KA / 20KA overspanningsbeveiligingsapparaat door veel klanten tevreden is gesteld. Om de kwaliteit en de behoeften van de klant te garanderen, hebben we samengewerkt met binnenlandse energiegroepen met een sterke productiekracht. We screenen elke leverancier strikt en sturen video's naar klanten om te bekijken.
De overspanningsbeveiliging uit de XZ1-SPD10, 20-serie is geschikt voor laagspanningswisselstroomdistributie 50/60 Hz, 230/400 V en lager dan IT, TT, TN-C, TN-S, TN-C-S en andere. Voedingssystemen kunnen parallel op de stroomlijn worden aangesloten voor een gelijk potentieel bij blikseminslag. Wordt voornamelijk gebruikt om de elektrische installaties van klanten op laagspanning te beschermen tegen spanningspieken veroorzaakt door. atmosferische ontlading (bijvoorbeeld door indirecte bliksem) of andere onmiddellijke overspanningen. Het kan in de voedingslijn springen, de onmiddellijke overspanningslimiet van de signaaltransmissielijn in de apparatuur of het systeem kan het spanningsbereik weerstaan, of sterke bliksemstroomontlading in de grond, om de beschermde apparatuur of het systeem te beschermen tegen schokken en schade. Als een enkelvoudig spanningsbegrenzer. Producten in overeenstemming met GB18802. 1, GB50057 en IEC/EN61643-11 normen.
De SPD heeft een ingebouwde scheider. Wanneer de SPD uitvalt door oververhitting of defect, kan de scheider deze automatisch loskoppelen van het elektriciteitsnet en een indicatie geven. signaal. Het visuele venster wordt groen weergegeven als de SPD normaal werkt, en rood als deze wordt uitgeschakeld.
Het beveiligingsapparaat moet worden geïnstalleerd aan het einde van de upline (onmiddellijk verbonden met de downline van de intrekdraad) die nodig is om de apparatuur van de klant te beschermen, door de buitenste kabel (L) of neutrale kabel (N) aan te sluiten op de aardingsapparaat van de S-apparatuur van de klant. Het wordt geïnstalleerd op de kruising van LPZ1/LPZ2 en LPZ3 met een standaard geleiderail van 35 mm en meeraderig koperdraad van 2,5-35 mm.
Elke voorpool van de SPD-overspanningsbeveiliging moet in serie worden aangesloten met de overspanningsbeveiliging of zekering uit de XZSCB-serie.
Het wordt meestal geïnstalleerd bij de ingangslaagspanningshoofdverdeelkast ter bescherming van stroomvoorzieningsapparatuur van het derde en vierde niveau. Het wordt vaak gebruikt in stroomdistributieapparatuur zoals klemmenkasten, schakelkasten voor grote apparatuur, UPS aan de voorkant van belangrijke apparatuur, camera's enzovoort, die kwetsbaar zijn voor bliksem. In de industriële en civiele constructie van verdeelkasten, computercentra, telecommunicatieruimtes, liftcontrolekamers, kabeltelevisiekamers, brandweercentra, villa's, woonverdeelkasten, enz.
Specificaties |
XZ1-SPD20 |
XZ1-SPD10 |
||||||
Het nummer van |
1P, 1P+N, 2P, 3P, 3P+N, 4P |
|||||||
In(8/20 μs) Nominale ontlaadstroom |
10kA |
5 kA |
||||||
1piek(10/350 μs) De piekstroom |
20kA |
10kA |
||||||
Uc(VAC) Maximale continue bedrijfsspanning |
275 |
320 |
385 |
420 |
275 |
320 |
385 |
420 |
Uc(kV) Spanningsbeveiligingsniveau |
1.2 |
1.4 |
1.5 |
1.8 |
1 |
1.2 |
1.3 |
1.6 |
(ns) Reactie tijd |
<25 |
|||||||
Bescherming cijfer |
IP20 |
|||||||
De mislukking indicator |
Groen is Normaal is rood niet effectief |
|||||||
Test classificatie |
Klasse II |
|||||||
Omgeving grenstemperatuur TU |
-40℃~80℃ |
|||||||
Voorkant voorbij huidig beveiligingsapparaat |
XZSCB-20 |
XZSCB-10 |
||||||
Soort van installatie |
35 mm Voor de installatie wordt een standaard geleiderail gebruikt |
|||||||
(mm2) geïnduceerde dwarsdoorsnede van de stroomleiding |
2,5-35 mm2/ Meeraderige flexibele kabel |
|||||||
Opmerking |
Op afstand signaalfunctie kan worden toegevoegd, andere maximale continue werkspanning uC kan aangepast worden |
