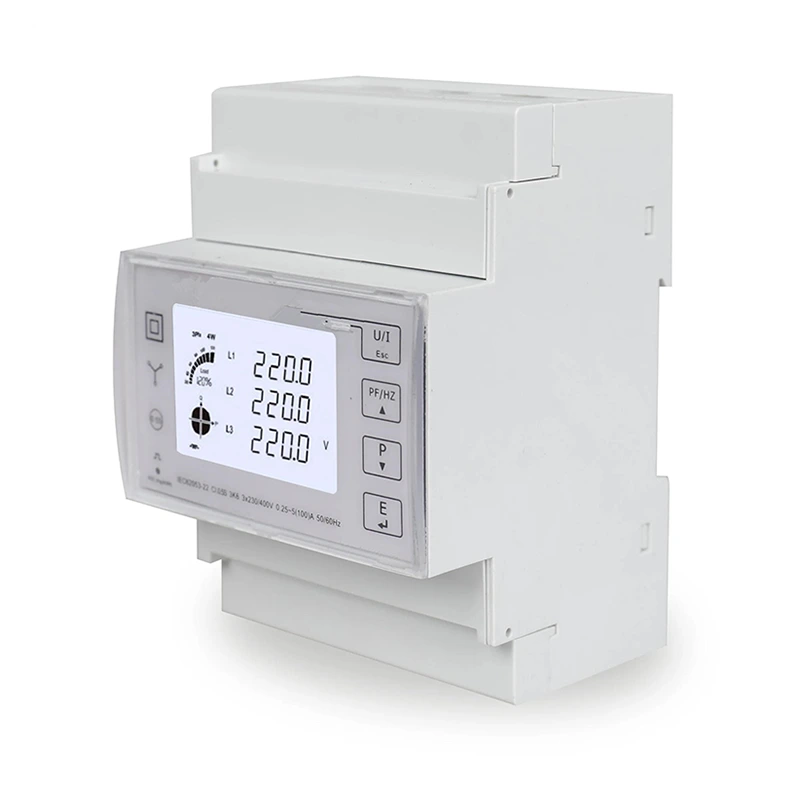

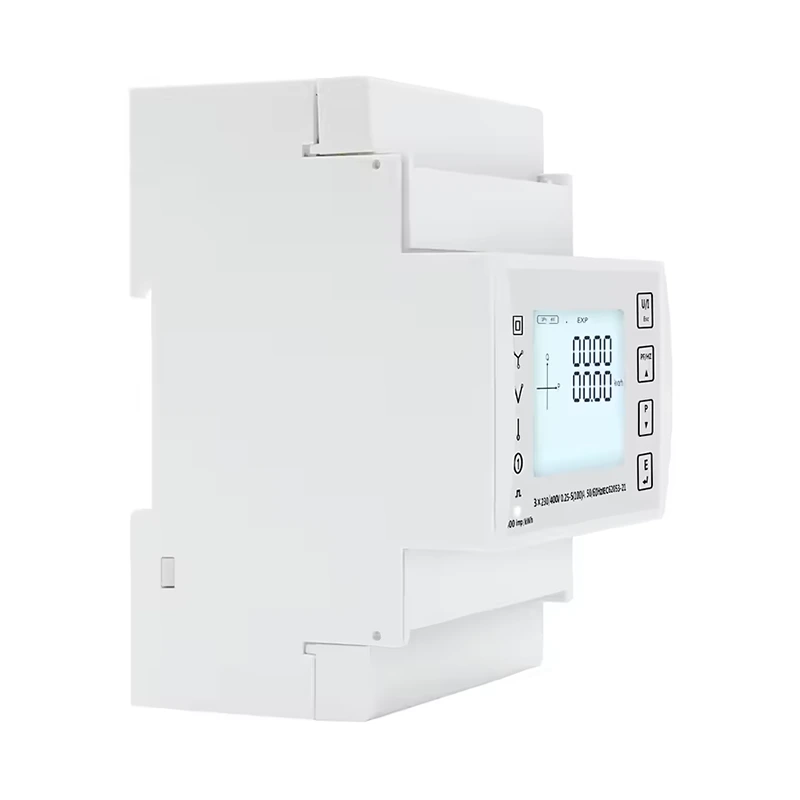

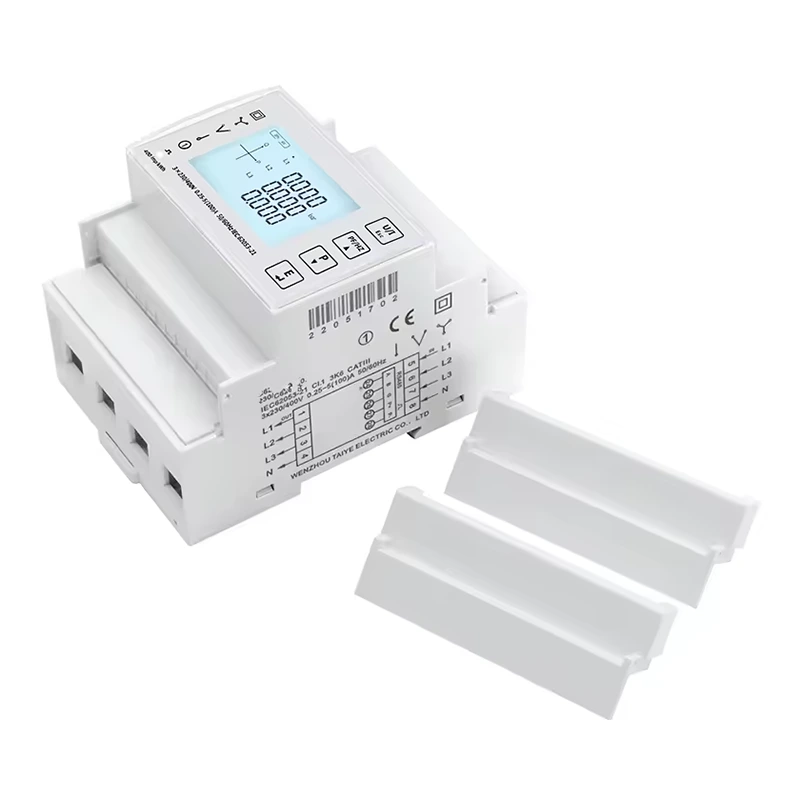

RS485 3-fasen digitale DIN-railmeter

Als professionele fabrikant van hoogwaardige RS485 3-fase Din Rail digitale meter, kunt u er zeker van zijn dat u RS485 3-fase Din Rail digitale meter in onze fabriek koopt. En wij bieden u de beste after-sales service en tijdige levering. RS485 3-fasige DIN-rail digitale meter is ontworpen voor het meten van driefasige vierdraads AC actieve energie, zoals residentiële, nuts- en industriële toepassingen. Het is een meter met een lange levensduur en het voordeel van hoge stabiliteit, hoge overbelastingscapaciteit, laag vermogensverlies en een klein volume.

Stuur onderzoek

Productomschrijving

Wenzhou Changjiu Technology Co., Ltd. is een professionele China RS485 3-fase Din Rail digitale meter fabrikant en leverancier, bekend om zijn kwaliteitsservice. Vasthouden aan het streven naar perfecte kwaliteit van producten, zodat onze RS485 3-fase Din Rail digitale meter door veel klanten tevreden is gesteld. Om de kwaliteit en de behoeften van de klant te garanderen, hebben we samengewerkt met binnenlandse energiegroepen met een sterke productiekracht. We screenen elke leverancier strikt en sturen video's naar klanten om te bekijken.

Karakter van RS485 3-fasen Din Rail digitale meter:

1) Maximale stroom 100A directe toegang

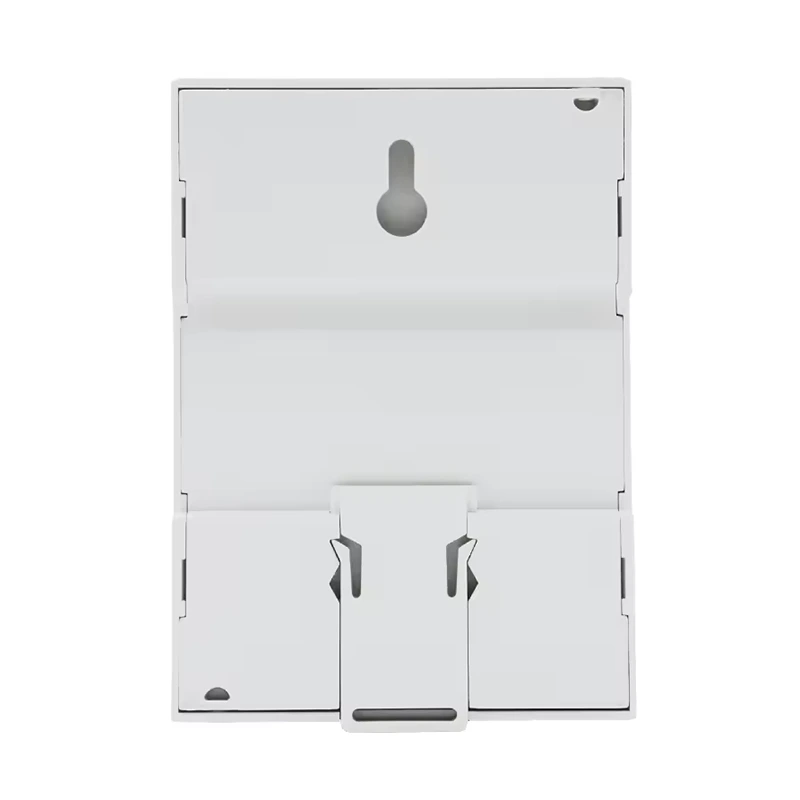

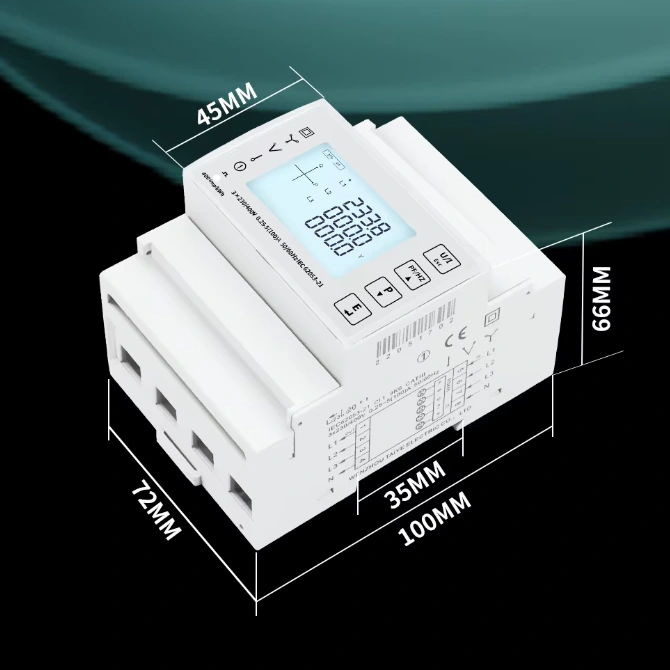

2) DIN-railmontage, standaard 4 modulusbreedte.

3) Het ontwerp van de aanraakknop verbetert de bediening van de knoppen en vermindert het aantal uitval van knoppen

4) Multifunctionele parametermeting, die spanning, stroom, actief vermogen, reactief vermogen, schijnbaar vermogen, arbeidsfactor, fasehoek, enz. levert.

5) Om de analytische gegevens te verschaffen van de totale harmonische inhoud van spanningen en stromen. Bied een verscheidenheid aan statistische gegevens en lokale opslagfuncties, zoals tweerichtingsstroom, vraag en andere statistische gegevens.

6) Geef maandelijkse statistieken over het elektriciteitsverbruik van de afgelopen 12 maanden en statistieken over het dagelijkse elektriciteitsverbruik van de afgelopen 31 dagen

7) ondersteunt de dual-timingfunctie van de opstarttijd van de meter en de looptijd van de belasting.

8) ondersteunt de toegang van een 2-tarief schakelsignaal voor het meten van 2-tarief energie.

9) Ondersteuning van RS485-communicatiefunctie, baudsnelheid tot 38400bps, ondersteuning van Modbus RTU, Mbus (optie) protocol.

10) Ondersteunt één optocoupler-pulsuitgangsinterface en uitgangsparameters kunnen worden ingesteld.

11) LCD-verversingstijd is 1 seconde, ondersteunt handmatige of automatische scroll-weergave (configureerbaar)

Technische parameters

Model	DAC4300/DAC4301/DAC4302/DAC4300CT/DAC4301CT/DAC4302CT
Elektrische kenmerken	Tariefspanning (Un)	3*110/190V of 230/400V AC
	Operationele spanning	L-N: 85 tot 275 V AC; L-L: 85 tot 480 V AC
	Overbelastingscapaciteit van spanning	2*Un gedurende 1 seconde
	Tariefstroom (Ib)	5A
	Maximale stroom (Imax)	100A
	Operationele stroom	0,1% Ib tot Imax
	Overbelastingscapaciteit van stroom	30*Imax gedurende 0,01 seconde
	Operationeel frequentiebereik	45 - 65 Hz
	Stroomverbruik	<2W/10VA
	Pulsconstante	400 imp/kWh
	Weergave	LCD-scherm met achtergrondverlichting
	Maximale aflezing van energie	9999999,9 kWh/kVarh
	Maatregeltype	Driefasige vierdraads, driefasige driedraads, enkele phsae tweedraads
Meetnauwkeurigheid	Spanning, stroom	±0,5%
	Actieve kracht	±1,0% of 0,5%
	Reactief vermogen	±2,0%
	Schijnbare kracht	±1,0%
	Actieve energie	±1,0% of 0,5%
	Reactieve energie	±2,0%
	Machtsfactor	±1,0%
	Frequentie	±0,2%
Milieukenmerken	Bedrijfstemperatuur	-25 tot +55ºC
	Opslagtemperatuur	-40 tot +80ºC
	Vochtigheid	< 90%, niet-condenserend
	Vervuilingsgraad	2
	Hoogte	Tot 2000m
	Trillingen	10 Hz tot 150 Hz, IEC 60068-2-6
	IP-beschermingsgraad	Ontworpen voor IP51 frontdisplay, IP30 meterbehuizing
Elektromagnetische kenmerken	Elektrostatische ontlading	±8kV (contactontlading), ±15kV (luchtontlading); Niveau 4, volgens IEC 61000-4-2
	Immuniteit voor uitgestraalde velden	10 V/m, 80 - 2000 MHz; Niveau 3, volgens IEC 61000-4-3
	Immuniteit voor elektrische snelle transiënten	±4kV; Niveau 4, volgens IEC 61000-4-4
	Immuniteit voor pieken	±4kV; Niveau 4, volgens IEC 61000-4-5
	Immuniteit voor geleide verstoringen	10 V, 0,15 - 80 MHz; Niveau 3, volgens IEC 61000-4-6
	Immuniteit voor magnetische velden	IEC 61000-4-8
	Immuniteit voor spanningsdips	IEC 61000-4-11
	Uitgestraalde emissies	Klasse B, volgens EN55011
	Uitgevoerde emissies	Klasse B, volgens EN55011
	Harmonische emissies	IEC 61000-3-2
Veiligheid	Overspanningscategorie	CAT III, volgens IEC 61010-1
	Metingscategorie	CAT III, volgens IEC 61010-1
	Isolatie	AC-spanningstest: 4 kV gedurende 1 minuut
	Isolatie	Impulsspanningstest: 6 kV - 1,2/50 µS golfvorm
	Beschermende klasse	II, volgens IEC61010-1
Communicatie	Interfaces standaard en protocollen	2-draads RS485, Modbus RTU Optioneel: Mbus
	Maak een tarief aan	1200 tot 38400 bps, standaard is 9600 bps
	Pariteitsbit	Geen, Even, Oneven, standaard is Geen
	Stop beetje	1 of 2, standaard is 1
	Reactietijd	<100 ms
	Transmissiemodus	half-duplex
	Transmissie afstand	Tot 1000m
	Max. Buslading	64 st
Pulsuitgang	Interfacetype	Optocoupler met open collector
	Pulsconstante	Per puls gelijk aan 0,001/0,01/0,1/1 kWh/kvarh (configureerbaar)
	Pulsbreedte	60/100/200 milliseconden (configureerbaar), standaard is 100 milliseconden
	Type pulsuitgang	Import/export/totale actieve energie, import/export/totale reactieve energie (configureerbaar)
	Klas	Klasse A, volgens IEC 62053-31
	Ingangsspanning	5 tot 27 VDC
