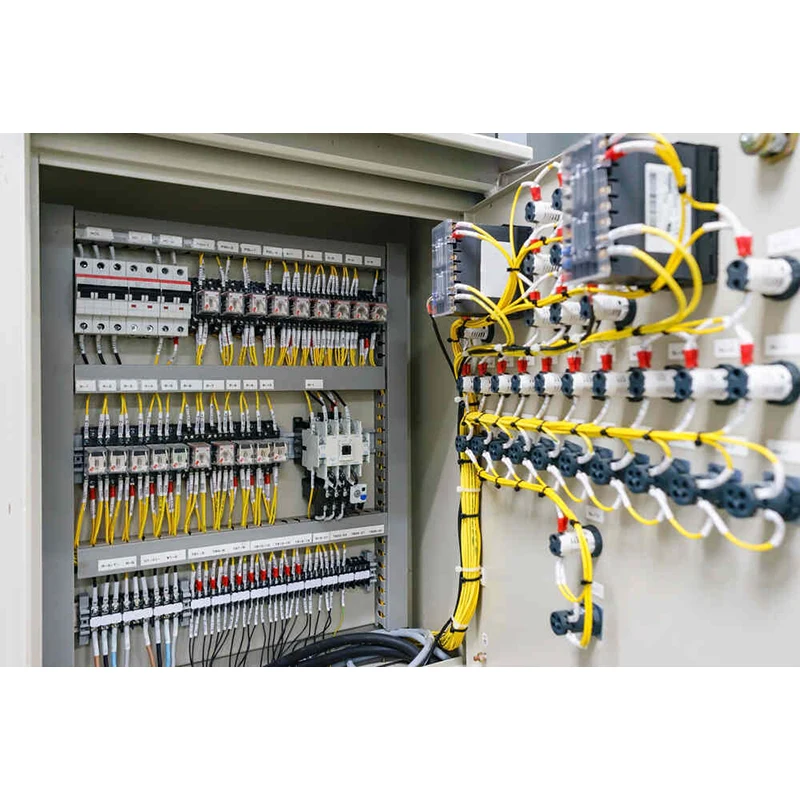

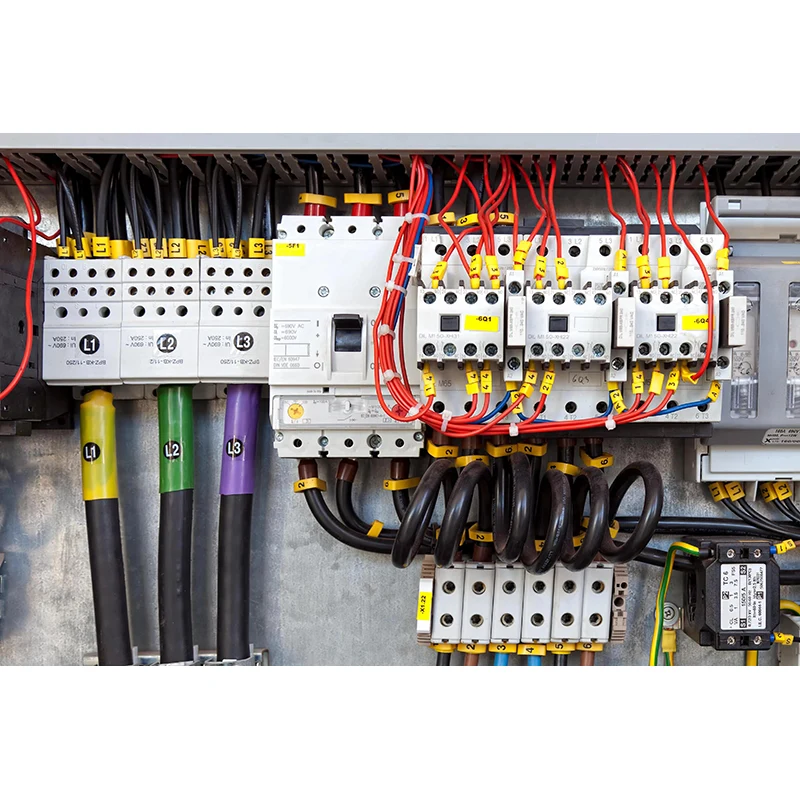

CJ CPS elektrische schakelkast

Als professionele fabrikant van CJ CPS elektrische schakelkasten van hoge kwaliteit, kunt u er zeker van zijn dat u de CJ CPS elektrische schakelkast in onze fabriek koopt. En wij bieden u de beste after-sales service en tijdige levering. Neem CJCPS als een schakelaar, gecombineerd met schakelaars, elektrische vergrendelingen en andere accessoires om de CJCPSD elektrische schakelkast (elektrische controller met dubbele snelheid) te vormen, geschikt voor controle en bescherming van dubbele -snelheidsmotor.

Stuur onderzoek

Productomschrijving

Wenzhou Changjiu Technology Co., Ltd. is een professionele fabrikant en leverancier van China CJ CPS elektrische schakelkasten, bekend om zijn kwaliteitsservice. Vasthouden aan het streven naar perfecte kwaliteit van producten, zodat onze CJ CPS elektrische schakelkast door veel klanten tevreden is gesteld. Om de kwaliteit en de behoeften van de klant te garanderen, hebben we samengewerkt met binnenlandse energiegroepen met een sterke productiekracht. We screenen elke leverancier strikt en sturen video's naar klanten om te bekijken.

Toepassingsgebied

Neem CJCPS als schakelaar, gecombineerd met schakelaars, elektrische vergrendelingen en andere accessoires om de CJCPSD elektrische schakelkast (elektrische controller met dubbele snelheid) te vormen, geschikt voor de besturing en bescherming van een motor met dubbele snelheid.

Er zijn drie soorten configuraties van de CJCPSD-elektrische schakelkast:

Configuratie 1: hoge snelheid is het brandtype (overbelasting, overstroom met alarm en geen uitschakeling), lage snelheid is het basistype;

Configuratie 2: hoge, lage snelheid zijn basistype;

Configuratie 3: hoge, lage snelheid zijn brandtype (moet de speciale bestelling specificeren).

Kenmerken, de hoofdcircuitparameters en de accessoiremodule zijn hetzelfde als het basistype.

Overzicht en installatieafmetingen

Bedienings- en besturingsschema van CJCPS elektrische schakelkast

Opmerking:

① Deze grafiek is geschikt voor de bediening van alle soorten CJCPS-elektrische schakelkasten, gebruik zowel lokale als handmatige bediening op afstand.

② Controlebeschermer voor snelle rookafvoer (2KBO), kan producten van het brandtype kiezen, met functies van overbelasting, overstroom om alleen alarm te slaan, niet uit te schakelen, kortsluiting om uit te schakelen, om te blijven werken bij overbelasting. Secundair besturingsschema wordt algemeen gebruikt.

③ De geïntroduceerde start-stopknopgroep met hoge en lage snelheid kan op het doosoppervlak of de muur worden geïnstalleerd.

④ De SQ, als eindschakelaar van de brandklep, stopt het actieapparaat met draaien; Er ontstaat kortsluiting in de leiding zonder eindschakelaar van de brandklep.

Nee.	Symbool	Naam	Modellen en specificaties	Hoeveelheid	Opmerking
1	FU	Zekeringen	RT18-32X/4A	1	Met zekeringindicatie
2	CPS1.2	Controle beschermer	CPS-□□/□□/□□□	2	Zie Selectieschema
3	HG1.2	Groen licht	AD11-22/20~220V	2	Verhoog of verlaag indien nodig
4	HR1.2	Rood licht	AD11-22/20~220V	2	Verhoog of verlaag indien nodig
5	HB1,2	Blue light	AD11-22/20~220V	2	Verhoog of verlaag indien nodig
6	HY1.2	Geel licht	AD11-22/20~220V	2	Verhoog of verlaag indien nodig
7	HW	Wit licht	AD11-22/20~220V	1	Verhoog of verlaag indien nodig
8	SF1.2，SS1.	Hoge en lage snelheid start-stop-knop	LAY(1 normaal open en 1 normaal gesloten)	3	Eén voor rood, groen en geel
9	SF3.4，SS2.	Hoog en laag geïntroduceerd snelheid start-stop knopgroep	Besloten door technisch ontwerp	1
